磁致伸缩式静力水准仪

一、磁致伸缩式静力水准仪产品简介

磁致伸缩式静力水准仪又称磁致式静力水准仪，水准仪，磁致伸缩式静力水准仪是一种高精密液位测量仪器，由一个高精度的磁致伸缩液位计加上储液罐，液位浮球，排气阀，调平支架，水管等部件构成，可测出各测点的液位变化量。

静力水准系统是一种高精密液位测量系统，该系统适用于测量多点的相对沉降。在使用中，静力水准系统是将多个静力水准仪安装于多个监测点上，其中选择一个监测点作为基准参照点，各个静力水准仪连通在一起而使得各个静力水准仪内部液体的液面处于同一水平面上，这样当某个监测点出现沉降时，各个静力水准仪内部液体的液面高度会发生变化，每个静力水准仪通过各自内部测量装置测量出各自内部液体的液面高度，各个静力水准仪各自的液面高度信息传输至后台系统，后台系统经过计算便能得到各监测点相对于基准参考点的相对沉降。主要应用在大桥、隧道、桥梁、地铁、大坝、基坑、大型储罐等垂直位移监测。

磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。

二、磁致伸缩式静力水准仪应用领域

1、轨道交通路基沉降监测

2、地铁支撑墙沉降监测

3、隧道上部山体及建筑物

4、高速公路路基、边坡沉降检测

5、桥墩、基坑沉降检测

6、核电站、大型水电站

7、大坝及水利枢纽、高层建筑的基础

8、综合管廊沉降监测

三、磁致伸缩式静力水准仪产品组成

1、左右两个透气阀；

2、顶部设有灌液口，人工灌液时使用；

3、两侧五芯防水航空接插件；

4、快速液管接口；

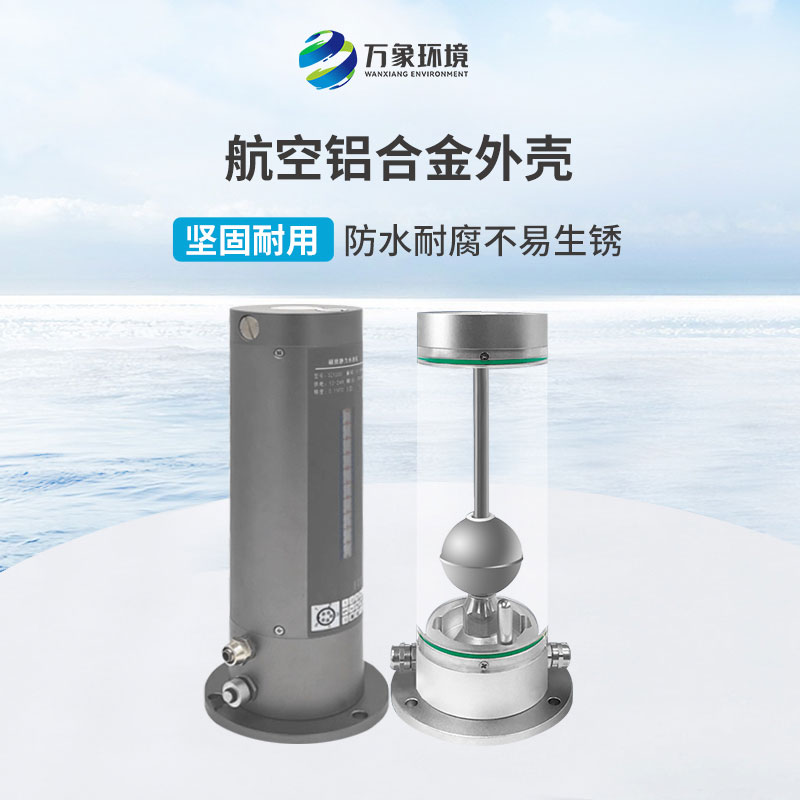

5、航空级铝合金氧化外壳；

6、配套固定安装支架，调平螺杆；

7、内陪液体可视化刻度标尺；

8、高度集成，一体化设计，底部串连出线。

四、磁致伸缩式静力水准仪产品特点

1、内置温度补偿传感器，数据长期稳定；

2、数字信号RS485-（MODBUS-RTU输出）；

3、分辨率高压0.01mm；

4、高精度：0.1mm

5、无需导气管，省成本，现场安装更便捷快速；

6、单有的数据处理方式，支持通过广播指令来冻结同一时间点总线上所有的设备数据，然后再开始采集，有利于各种动态监测场合的数据采集分析。

7、单设备使用时可设置主动上报功能，可设置正常值时上报周期，超阀值时上报周期，上

下限阀值可设置。

五、磁致伸缩式静力水准仪技术参数
