一：产品简介
WX-8000-PMβ射线烟尘粉尘分析仪可自动测量和记录浓度，采用的是贝塔射线吸收法的工作原理，将C-14作为发射源，其发射恒定的高能量电子，样品空气通过切割器以恒定的流量经过进样管，颗粒物截留在滤膜上。β射线通过滤膜时，能量发生衰减，通过对衰减量的测定计算出颗粒物的质量，根据采样流量、采样时间和滤膜面积来计算实际状态下环境空气中颗粒物的浓度。
二：结构组成
WX-8000-PM型β射线烟尘粉尘分析仪由采样泵、切割器、β源、电源、检测系统、温湿联控系统（DHS）、数据采集处理单元、数据传送单元、配套软件及辅助单元组成。
可选配风向、风速、视频监控、LED显示屏。
图1 设备结构组成示意图
三：技术指标
表1 性能指标
|
项目 |
性能指标 |
|
原理 |
β射线吸收法 |
|
量程 |
（0～10）mg/m3 |
|
检出限 |
1μg/m3 |
|
显示分辨率 |
0.1μg/m3 |
|
示值误差 |
≤±15% |
|
示值重复性 |
≤10% |
|
校准膜重现性 |
≤±2% |
|
平行性 |
≤15% |
表2 功能指标
|
项目 |
功能指标 |
|
采样方式 |
泵吸式 |
|
界面显示 |
7.0寸 |
|
外形尺寸 |
（400×318.5×580）mm（主机箱体） |
|
重量 |
≤25kg |
|
相对湿度 |
10%～95%RH |
|
供电电压 |
AC220V/50Hz |
|
功耗 |
≤190W |
|
传输方式 |
4G无线传输 |
|
输入 |
触摸式输入 |
|
防护等级 |
IP53 |
三：功能特点
Ø 采用β射线吸收法，数据准确可靠。
Ø 配置不同切割器，可实现TSP、PM10和PM2.5质量浓度的实时在线监测；
Ø 具备开机自启动、开机自检、自动校准功能。
Ø 仪器配置温湿联控系统（DHS），去除湿度对测量数据的影响；
Ø 4G网络无线传输数据，传输稳定可靠；
Ø 采用7寸工业屏及精简安卓系统，系统稳定可靠，简单易懂，操作简便，兼容性强。
Ø 大容量存储，可能实现一年以上的数据存储；
Ø 外观设计简单大方，安装方式多样，可选壁挂式、立杆安装、支架安装等；
显示界面
图2 显示界面
WX-8000-PM型β射线烟尘粉尘分析仪直观显示测定浓度，左半部分显示的为测定颗粒物的浓度，单位为“μg/m3”， 1小时更新一次数据。右半部分显示气象参数和采样流量等实时数据，包括大气温度、大气湿度、大气压力、样气温度、样气湿度、计数值、实时流量等，1秒更新一次数据。
在显示界面，仪器以1小时为工作周期，连续工作。

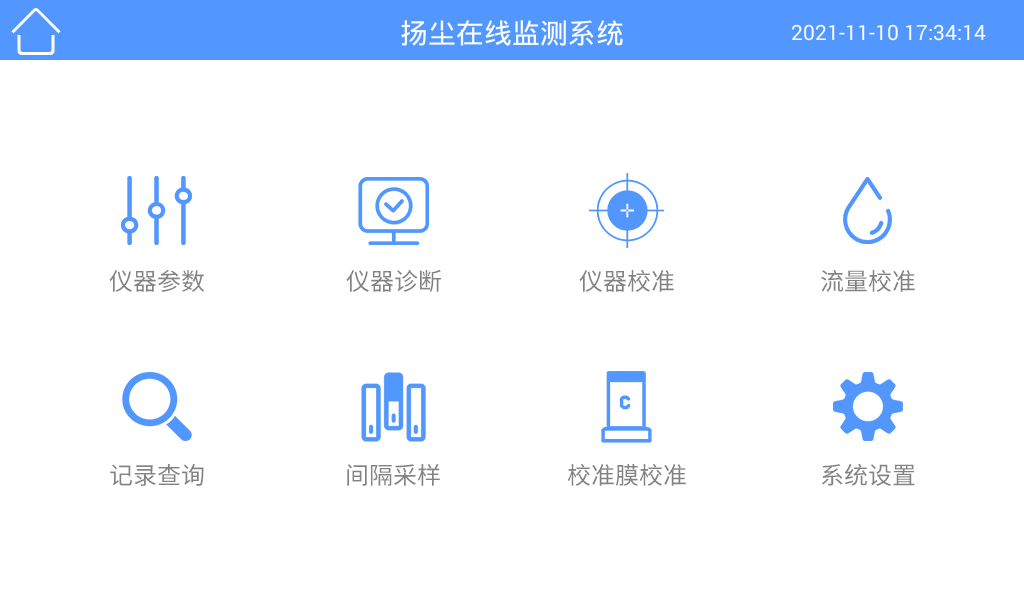

图3 功能菜单
① 仪器参数：查看仪器各项参数，可设置仪器斜率、截距，可开启或关闭自动零点。
② 仪器诊断：可操作平台、走纸及流量。
③ 仪器校准：可校准温度传感器、湿度传感器、大气压传感器。
④ 流量校准：可进行流量校准。
⑤ 校准膜校准：可进行校准膜校准。
⑥ 记录查询：可查询校准记录及数据记录。
⑦ 间隔采样：可进行间隔采样。
⑧ 系统设置：可进行仪器编号，网络设置及报警阈值设置。
2仪器参数
图4 仪器参数界面
A． 仪器参数界面可查看仪器参数，包括温度系数、湿度系数、大气压系数、流量系数；
B． 可查看及设置仪器斜率“MASSK”、截距“MASSB”；
C． 可打开/关闭“自动校准零点”，并进行设置自动校准零点时间，当“自动校准零点”处于打开状态，在设置时间点仪器进行零点校准，校准结果将更新“MASSB“，并产生校准记录。
D． 点击，返回至【显示界面】。
