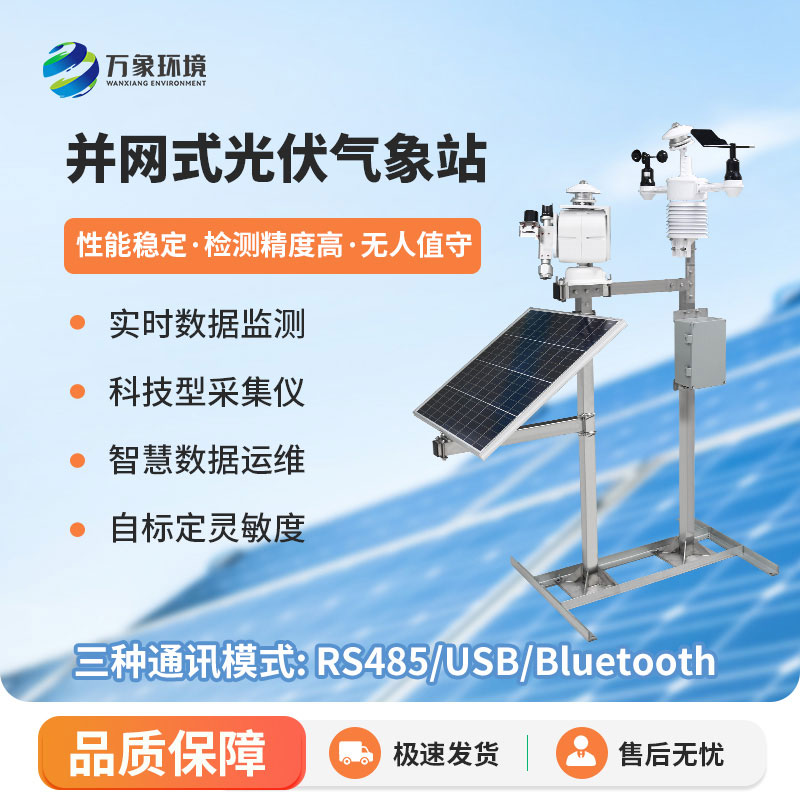

并网式光伏气象站

型号

WX-BGF11

供电

DC12V

输出

RS485 MODBUS 协议

外形尺寸

/

供电方式

太阳能供电/DC12V/AC220V

波特率

4800～115200

默认波特率:9600

工作温度

-30℃~70℃

存储温度

- 40℃～+80℃

工作湿度

0～100%RH

防护等级

IP65

通讯模式

Wifi/GPRS/RS485/无线点对点

输出航插

IP68

SP13-6

数据接收模式

无线数据云平台PC/网页二次开发通讯接口

传感器扩展

是

承载形式

支架

监测数据参数

环境温度

-40~123.8℃

±0.1℃

0.1℃

环境湿度

0～100%RH

±2%RH

0.1%RH

最高温度

-40~123.8℃

±0.1℃

0.1℃

最低温度

-40~123.8℃

±0.1℃

0.1℃

露点温度

-40~123.8℃

±0.1℃

0.1℃

风速

0～60m/s

±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）

0.1m/s

2分钟风速

0～60m/s

±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）

0.1m/s

10分钟风速

0～60m/s

±2%（≤20m/s）,±2%+0.03V m/s（>20m/s）

0.1m/s

风向

0~359°

±2°

1°

气压

300～1100hPa

±0.12hPa

0.1hPa

组件温度

-40~100℃

±0.1℃

0.1℃

日照时数

0-24h

±0.1h

0.1h

倾斜总辐射

0～2000w/m2

≤5%

1w/m2

水平总辐射

0～2000w/m2

≤5%

1w/m2

法向直辐射

0～2000w/m2

≤5%

1w/m2

水平直辐射

0～2000w/m2

≤5%

1w/m2

水平散辐射

0～2000w/m2

≤5%

1w/m2

倾斜总辐射日累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平总辐射日累计

0~999.9MJ/m2

≤5%

1MJ/m2

法向直辐射日累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平直辐射日累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平散辐射日累计

0~999.9MJ/m2

≤5%

1MJ/m2

倾斜总辐射月累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平总辐射月累计

0~999.9MJ/m2

≤5%

1MJ/m2

法向直辐射月累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平直辐射月累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平散辐射月累计

0~999.9MJ/m2

≤5%

1MJ/m2

倾斜总辐射年累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平总辐射年累计

0~999.9MJ/m2

≤5%

1MJ/m2

法向直辐射年累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平直辐射年累计

0~999.9MJ/m2

≤5%

1MJ/m2

水平散辐射年累计

0~999.9MJ/m2

≤5%

1MJ/m2

1

光伏专用采集仪

32通道，满足最新时间逻辑和辐射逻辑关系，满足省调考核，可支持后续升级考核

1

2

气象站软件平台

1

3

采集仪防护箱

铝壳

1

4

空气温湿度传感器

测量范围：温度-40～123.8℃；     湿度：0～100%RH精 确 度：温度 ±0.1℃；      湿度：±2%RH分 辨 率：温度  0.1℃；     湿度：0.1%RH

1

5

轻型百叶箱

进口工业级ABS一次原料，加防紫外剂

1

6

风向传感器

测量范围：   0-359°精 确 度：   ±2分 辨 率：   1℃启动风速：   ≤0.5m/s

1

7

风速传感器

测量范围：   0-60m/s精 确 度：   ±（0.3+0.03V）m/s  (V：风速)分 辨 率：   0.1m/s

1

8

总辐射传感器

测量范围：   0～2000W/m²光谱范围：   300-3000nm灵敏度：7-14μVw.m-²响应时间：≤35秒（99%）内阻：约350欧精 确 度：   ≤5%年稳定度：≤2%分 辨 率：   1 W/m²

1

9

直接辐射传感器

光谱范围：   300～3000nm测量范围：   0～2000W/m²灵 敏 度 ：  7～14μV∕W.m^-2时间常数 ：  ≤15S(99%)敞 开 角 ：  4°年稳定性 ：  ±1%(灵敏度变化率)内    阻 ：  约80欧姆

1

10

散辐射传感器

光谱范围：    300～1100nm测量范围：   0～2000W/m²灵 敏  度：   7～14μV/W•m-2精 确 度：   ＜±5%，分辨 率：   1 W/m²

1

11

太阳能自动跟踪仪

追踪精度：0.5度载重：10kg工作温度：-20℃～+60℃供电：DC 12～20V旋转角度：仰角：-5-120度，方位角0-350电机：步进电机，操作18步追踪模式：太阳跟踪+GPS跟踪，可保证阴天情况下跟踪太阳误差小于5度，保证太阳出现后1秒钟内跟上太阳。

1

12

485数据传输

标准485输出，线长40米

1

13

组件温度传感器

测量范围：  -50～150℃精 确 度：  ±0.2℃分 辨 率：  0.1℃

1

14

大气压力传感器

测量范围：  300～1100hPa精 确 度：  ±0.3分 辨 率：  0.1hpa工作环境：-40～+85℃成品功耗：  5uA

1

15

电源线

标配， 40米

1

16

太阳能供电系统

包含太阳能电池板，蓄电池，支架、防护箱、电池适配器及配件，双备份30W24AH

1

17

联合辐射支架

不锈钢

1

18

集成费

人工物流

1
