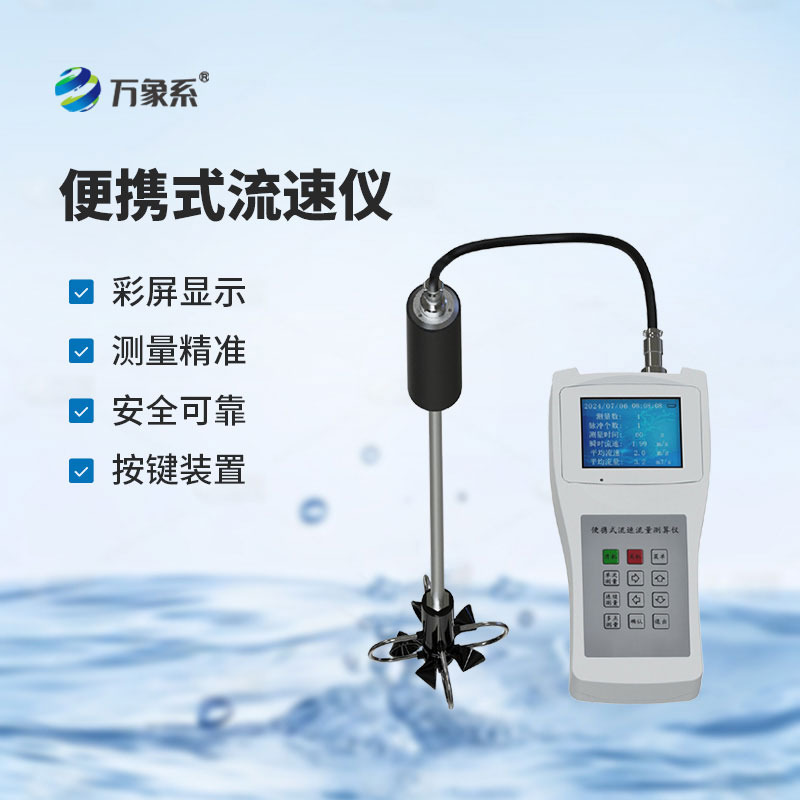

便携式流速仪

一、便携式流速仪产品简介

便携式流速仪又称携式流速流量仪，智能测流速仪，便携式流速仪是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速、流量测量而研制的一款便携式流速流量监测仪器，应用广泛，便于携带，能方便携带到任何地方使用

WX-LS300-B流速流量测算仪（简称便携式流速仪）是专门为水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门在野外进行明渠流速、流量测量而研制的。

二、便携式流速仪主要用途

WX-LS300-B流速流量测算仪作为传统型转子式流速仪器的主要配套产品，用于接收给定时段内流速仪产生的信号，并由此自动测算出该时段内平均流速、流量、可加扩展功能测量水位、计算规则断面面积。

WX-LS300-B流速流量测算仪主要适用于接收各种干簧管式流速仪、接触丝式转子流速仪、光纤式流速仪、霍尔式流速各种流速仪产生的信号，并具有存储功能、通讯功能。

WX-LS300-B流速流量测算仪在订货前需要告知配套使用那种流速仪传感器，否则按默认干簧管式传感器发货。

三、便携式流速仪主要技术性能及参数

测速公式：v=a+b*R/T（m/s）（自动计算）

测速范围：0.01—4.00m/s（可到5.00m/s）

测算误差：≤1.5%

显示：4*16位液晶显示

测量方式：测杆定位测量

测量深度：0.45m

采样容量：采用mf-89可编程函数计算器读出结果值

读取方式：采用mf-89可编程函数计算器读出结果值

工作温度：0°C〜50°C

功耗：<50mA

电源：DC 7.2V

通讯方式：RS232

时钟误差：小于等于2min/year

发射原件：原件寿命长，可达10000小时以上；发射光束穿透力强，可适用于一定浊度的液体

传感器：采用光纤导光，除非接触检测外，并具有防水耐温、防爆、抗强磁场和抗电器干扰等优点

仪表可以估测瞬时流量、累计流量，关于流量计算具灌溉渠道系统量水规范GB/T201303-201第7部分

四、测量原理

流速测量：流速仪在水力推动下，其内置信号装置产生转数信号。从而，可根据某个单位时段内流速仪产生的信号总数，由以下公式计算出流速：v=a+b*R/T（m/s）

v一测流时段内平均流速（m/s）

b一旋桨（或旋杯）水力螺距（m）

a一流速仪常数（m/s）

T一测流历时（s）

R—T时段内流速仪转子的总转数

对某个个体流速仪来说，b和a为定值。因此，测流时,只要测出T和R值，即可计算出流速。

流量测量：输入被测断面类型，并手工输入（或者通过辅助传感器测量）规则断面的水位、宽度计算断面面积，仪表更具Q=V*S测算流速Q值
