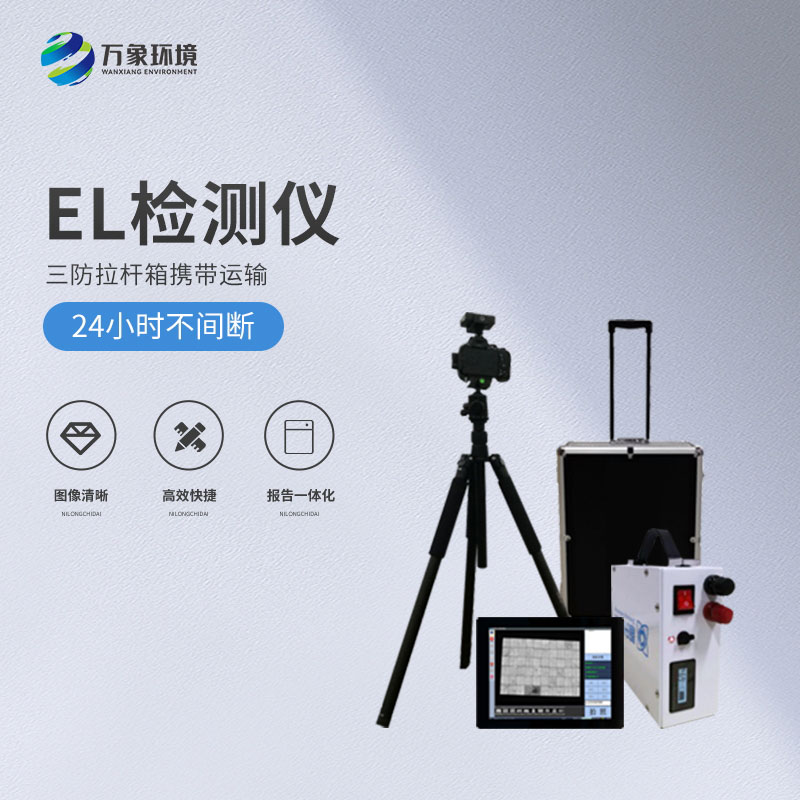

组串式el检测仪产品简介：
组串式el检测仪又称组件el测试仪，光伏板隐裂快速检测仪，组串式el检测仪利用光伏组件EL电致发光原理研发的可检测缺陷，通过检测确保光伏组件的发电效率，该设备构造简单，操作方便，便于携带，适用于流动性用户现场检测。
便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险，
便携式EL检测仪高感检测设备具备更高的成像检测精度在N型半片组件测试更为突出，并且搭载专业级EL检测软件可帮助用户在检测过程中就完成测试报告的处理工作。
同时具备了多组件成像能力，能够完成1～2组光伏板的同步成像，画质更高，检测速度更快，光伏电站检测业务首选设备。
应用场景：
适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测，可配套组串电源实现多组件组串测试
可识别缺陷类型：
隐裂 | 破片 | 碎片 | 断栅 | 黑心 | 虚焊 | 热斑 |
工艺污染 | 低效率片 | 黑边 | 烧结 | 过刻 | 穿孔 | pid |
产品特点优势：
1、2400万级高感红外相机、图像解析更清晰
2、全时暗光自动对焦模块在夜晚测试具备更卓越的对焦性能
3、软件控制相机与电源的同步测试无需多步操作上电与拍照
4、程控恒流电源现场检测实现24小时不间断测试
5、平板电脑可无线控制整套设备操作并查看检测结果
6、专业级EL检测APP软件实现报告一体化生产模式
7、储能电源现场检测无需任何准备即可测试
8、三米碳纤维三脚架安装后组件多角度测试更便捷
9、整机无线远程操作测试，一人即可完成整个项目
10、三防拉杆箱携带运输轻便安全
应用领域：
场景 | 工厂组件、仓库组件、电站现场组件测试、组串测试 |
测试 | 白天：户外防红外暗室测试；室内无太阳光环境测试 夜晚：直接三脚架测试，灯光月光无影响 |
对象 | 晶硅组件、薄膜组件（可定制） |
数量 | 单块组件成像检测 |
可选配件配置：
储能电源 | 30AH储能；续航1500块组件，1kw功率 |
组串电源 | 1500V进口程控电源，1～36块组件同步供电 |
防红外暗室 | 2300x2300x1200mm白天检测模块 |
备用电源 | 输出60V10A，AC220V输入，1.5kg |
标配规格参数：
模块 | 配置 | 规格 |
相机模块 | 像素 | 2400万像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS传感器 | |
红外芯片 | Lailx10s锗芯片 99.9%红外折射率 | |
精度 | 0.5.0mm/pixel | |
检测速度 | 0.1～30s可调 | |
弱电流测试 | 可在3A弱电流呈现清晰隐裂成像 | |
光屏蔽 | 灯光、月光、星光、室内轻微太阳光、300辐照度以下太阳光对测试无影响 | |
检测面积 | 4000mm*3000mm | |
同步成像 | 1～2块组件 | |
镜头 | 18mm广角红外镜头 | |
对焦模式 | 全时暗光自动对焦 | |
电池 | 980mah | |
内存卡 | 32GB | |
数据线 | 10cm | |
电源模块 | 容量 | 10AH |
电芯 | 高性能离锂电池 | |
输出电流 | 8A | |
电流精度 | 0.1A | |
输出电压 | 70V | |
电压精度 | 0.1V | |
负载功率 | 100W～600W；上限不高于700W | |
检测数量 | 300～500块光伏板 | |
控制面板 | LED数显程控面板 | |
功能设置 | 延迟断电功能 | |
程控模块 | 软件无线控制检测上电 | |
稳态模块 | 恒定电源输出电流电压不受电量大小变化 | |
电路保护 | 短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板 | |
上电线 | 10cm交流三孔输入线 | |
直流线 | 5m直流输出线、MC4端口对接组件 | |
电脑 | 平板电脑 | 64G、10.5英寸 |
Wi-Fi | 2.4G | 内置2.4GWi-Fi无线控制模块 |
4G | 高性能Wi-Fi控制器、150控制范围 | |
软件 | 检测控制 | 无线控制：相机检测 无线控制：EL电源测试 |
登陆设置 | 账号+密码+授权码 | |
相机控制 | 可调节相机曝光时间、ISO、光圈等 | |
电源控制 | 可控制电源长时通电、可控制电源延迟通断电并同步拍照检测 | |
条码匹配 | 扫码器、摄像头、手动录入 | |
水印 | 日期防伪水印 | |
缺陷标记 | 可在检测图标记对应缺陷位置 | |
缺陷分类 | 可将所检测图片安卓5个缺陷分类保存并管理 | |
项目管理 | 可对检测图像导出生成检测报告 | |
PC | 电脑软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 |
支架系统 | 检测支架 | 3米碳纤维支架 |
检测云台 | 支架一体式安装，360度旋转 | |
定位模块 | 检测定位 | 十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率 |
使用环境 | 沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境 | |
质保售后 | 2年质保、24H响应、72H故障解决方案、备品备件协调 | |
配置清单：
序号 | 名称 | 规格 | 数量 | 单位 |
1 | EL相机 | 2400万红外相机，全时暗光自动对焦，高感红外 | 1 | 台 |
2 | EL红外镜头 | 18mm广角红外镜头；精度0.8mm | 1 | 台 |
3 | 平板电脑 | 64G平板电脑 | 1 | 台 |
4 | Wi-Fi传输模块 | 内置2.4G Wi-Fi模块 | 1 | 套 |
5 | Wi-Fi控制模块 | 4G Wi-Fi软件控制模块；150米无线控制 | 1 | 套 |
6 | 数据线/充电器 | 标准 | 1 | 套 |
7 | 相机电池 | 标准 | 2 | 套 |
8 | 检测支架 | 3m碳纤维三脚架 | 1 | 套 |
9 | 检测云台 | 720云台 | 1 | 台 |
10 | EL-DC智能移动电源 | 10AH储能，70V，700W，恒流恒压输出，程控，续航300～500块组件，APP软件控制通断电 | 1 | 台 |
11 | 上电线 | 5米 | 1 | 根 |
12 | 检测定位仪 | 十字镭射激光定位，快速定位检测组件位置 | 1 | 套 |
13 | 设备拉杆箱 | 专用三防仪器拉杆箱； | 1 | 套 |
14 | LX-APP管理软件 | 无线控制相机检测；无线控制移动电源通断电，条码手动/扫码/视频录入并对应匹配检测图片，图片水印防伪；缺陷手动标记，缺陷Ai标记，缺陷识别分类保存；项目管理；检测报告导出word（图片报告，定位报告）；图像矫正；电站建模等功能 | 1 | 套 |
15 | windows软件 | 检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件 | 1 | 套 |
* | 适用场景 | 光伏电站安装前测试；支架上组件测试 |
