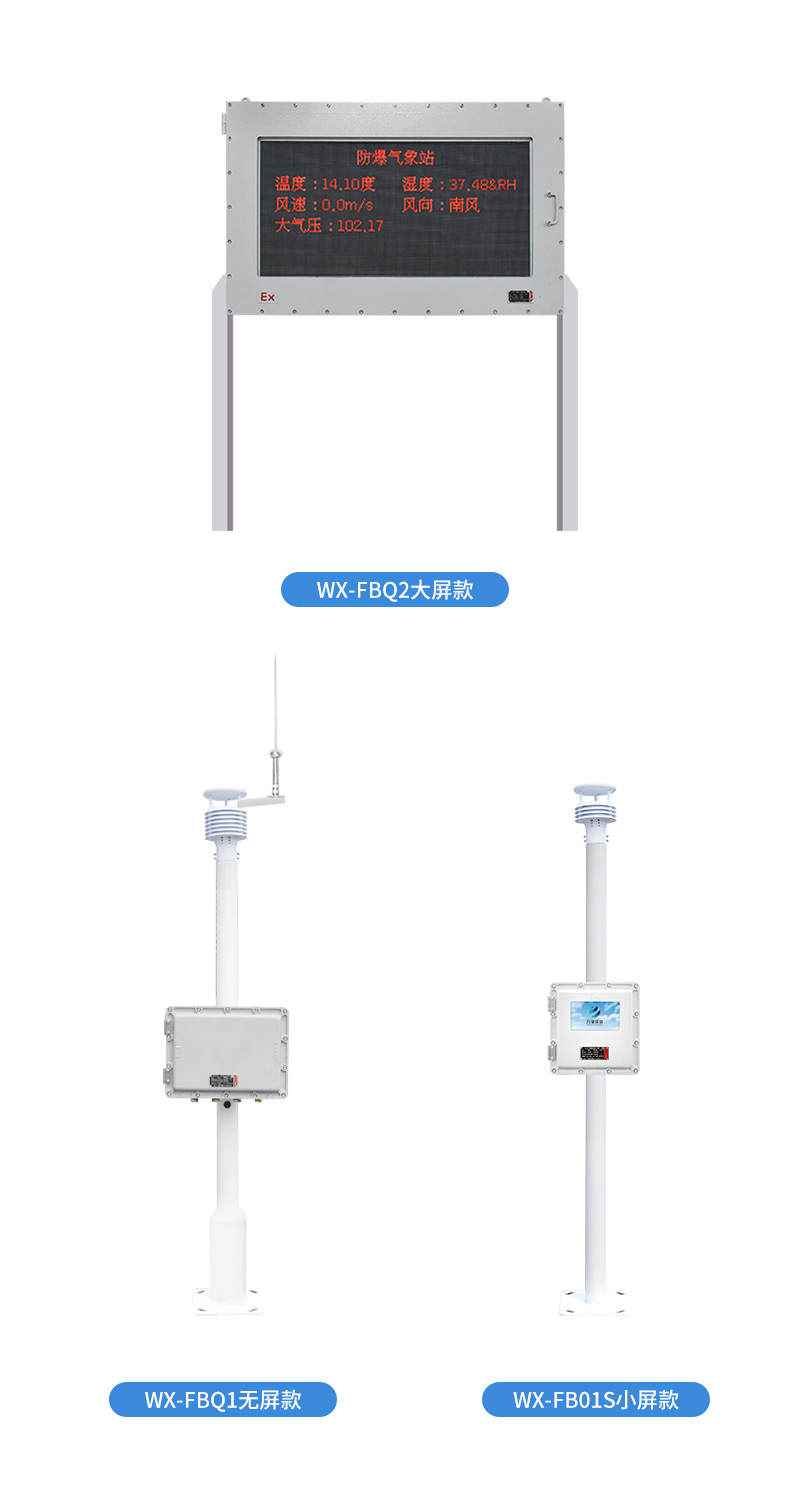

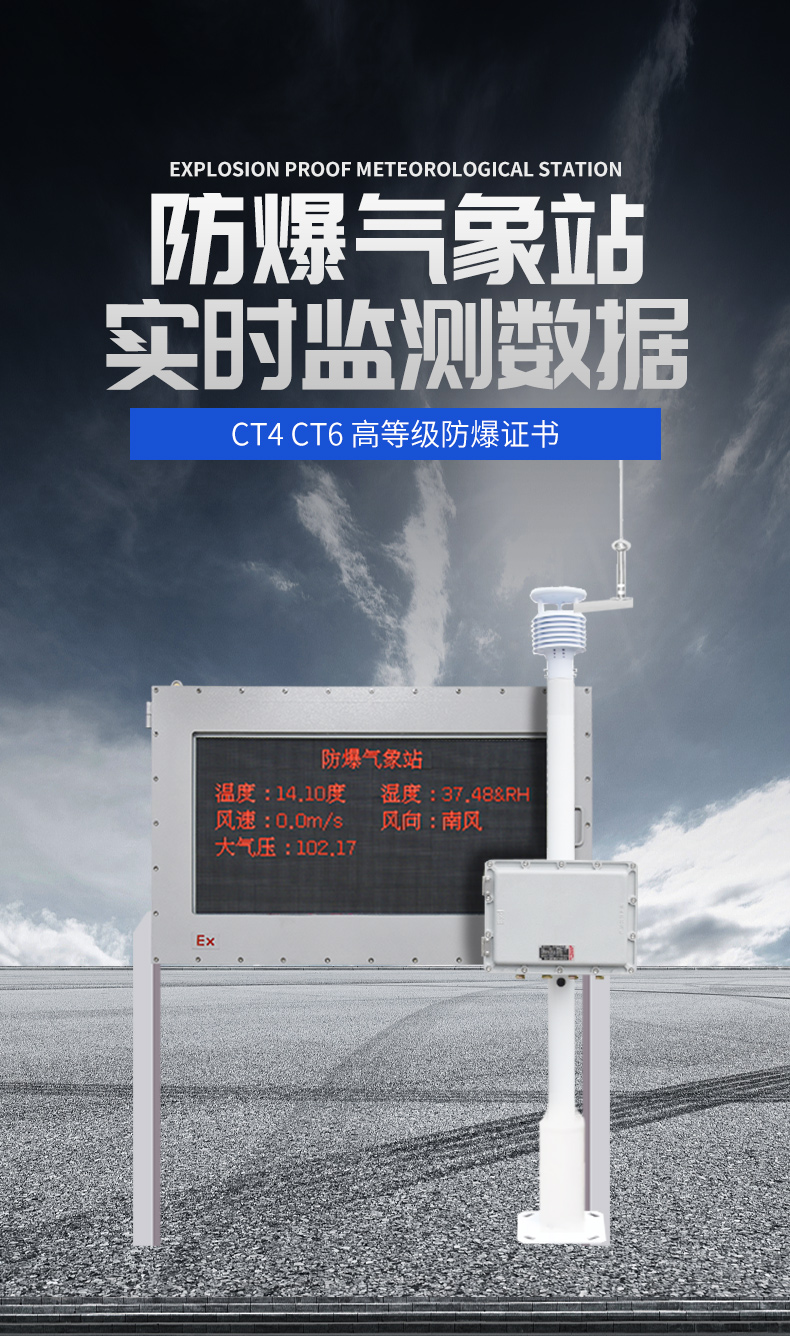

液晶屏防爆气象站

　　一、产品简介

　　WX-FB01S型防爆气象站是山东万象环境科技根据市场需求，针对化工厂、油库等特殊场所而研发生产的一款一体化气象站。它集数据采集、存储、显示、通讯于一体，通过有线的通讯方式与后台上位机管理软件或者中控室PLC、DCS对接，进行数据的处理分析。

　　此款防爆气象站采用了防腐、防爆、防水、防震、防尘等高防护等级的设计理念，可满足化工厂、油库、隧道、矿井等场景的使用需求。

　　二、产品特点

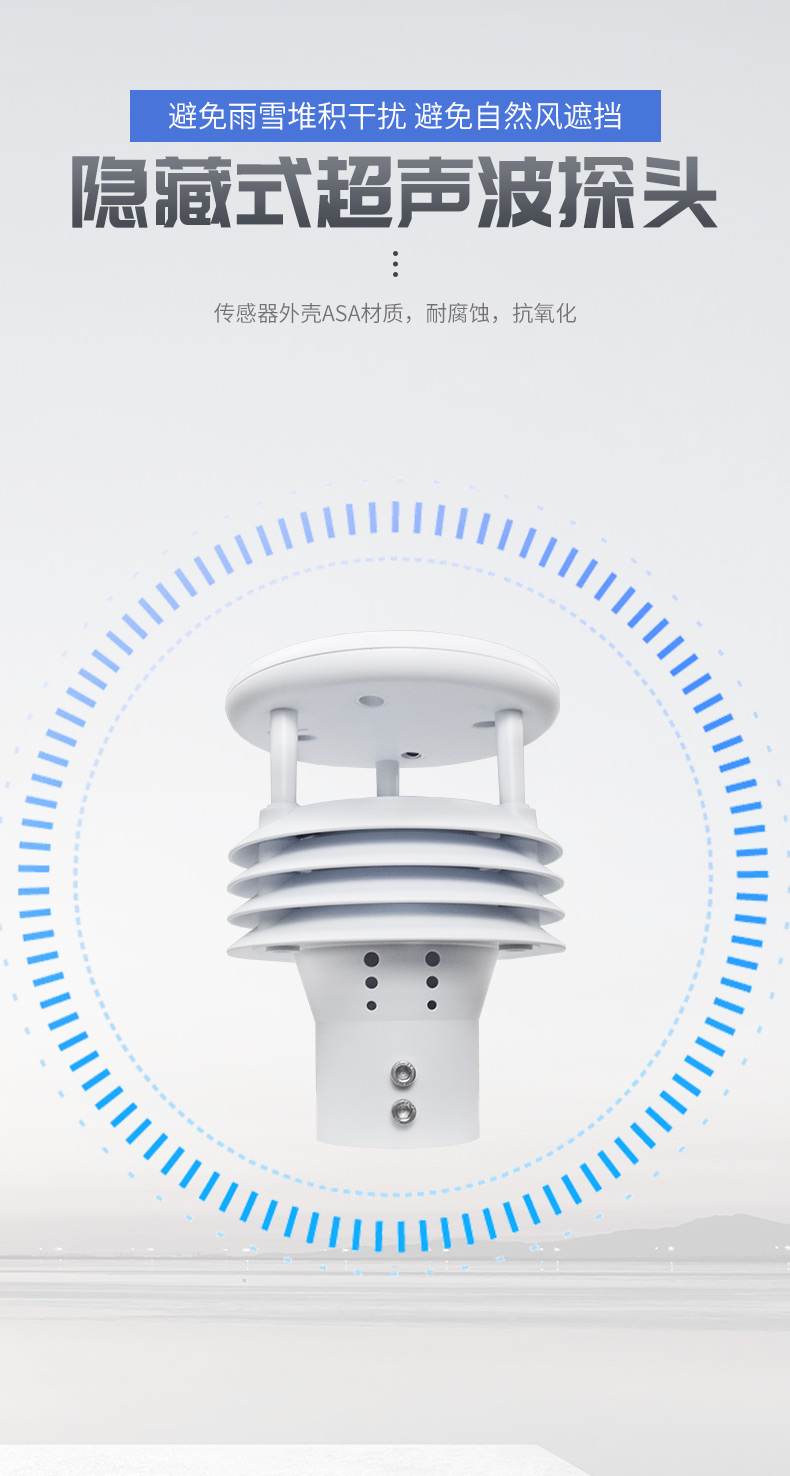

　　1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

　　2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

　　3、风速、风向、空气温度、湿度、大气压力五要素一体式传感器

　　4、485接DCS传输

　　三、技术参数

　　1、风速：0～60m/s(±0.1m/s);(发明专利，专利号ZL 2021 1 0237536.5)

　　2、风向：0～360°(±2°);(发明专利,专利号ZL 2021 1 0237536.5)

　　3、空气温度：-40℃～85℃(±0.3℃);(北京市气象局校准证书)

　　4、空气湿度：0～100%RH(±2%RH);(北京市气象局校准证书)

　　5、大气压力：300-1100hpa(±0.25%);(北京市气象局校准证书)

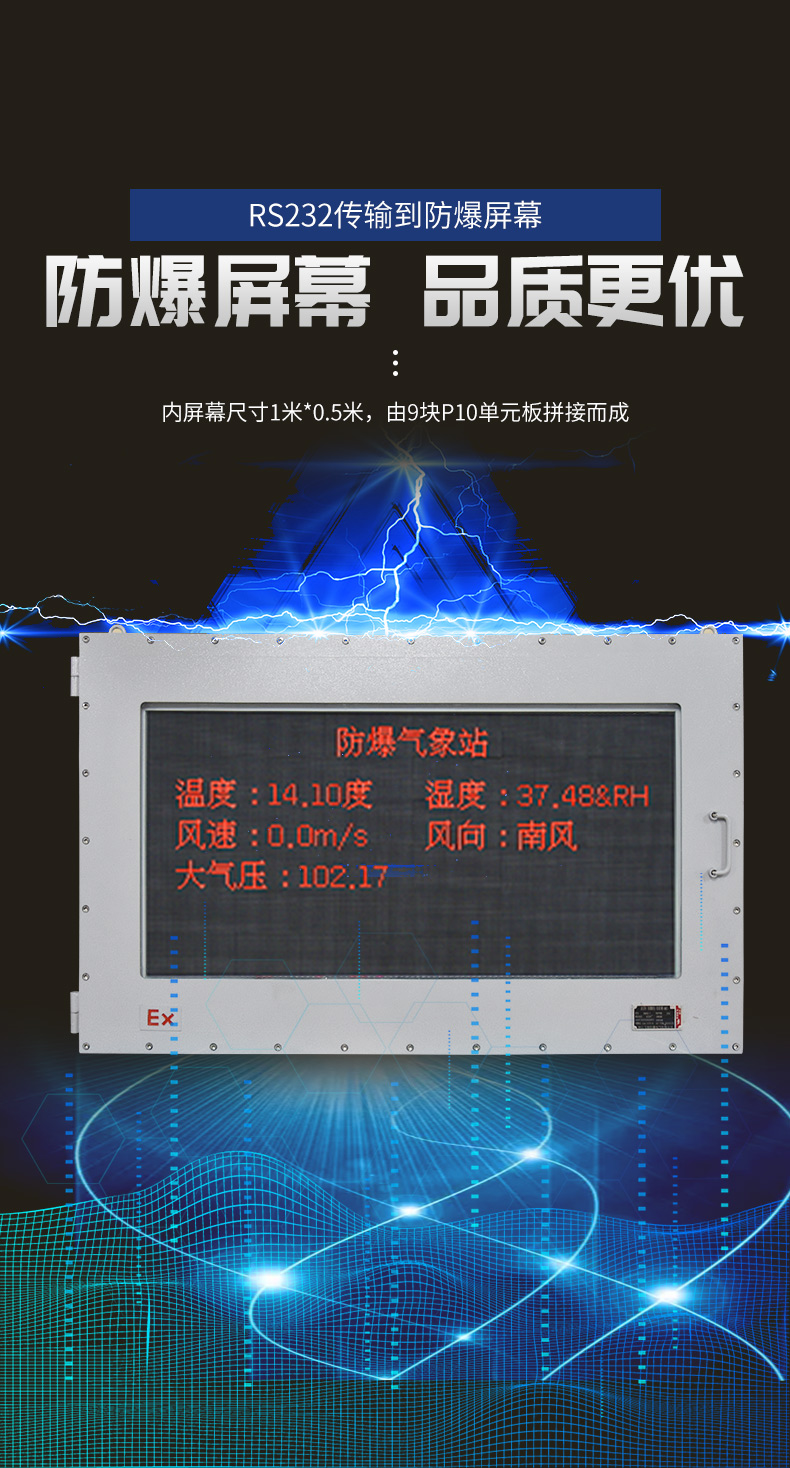

　　6、屏幕：7寸液晶屏，高清彩屏;

　　7、单机版数据存储：不少于50万条;

　　8、功耗：7.6W

　　9、生产企业具有Ex ia IIC T6 Ga高等级防爆证书☆

　　10、通过国家电器安全质量检验检测中心检验☆

　　11、设备通过GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》

　　12、设备通过GB/T 3836.4-2021《爆炸性环境 第4部分：由本质安全型“i”保护的设备》

　　四、功能特点

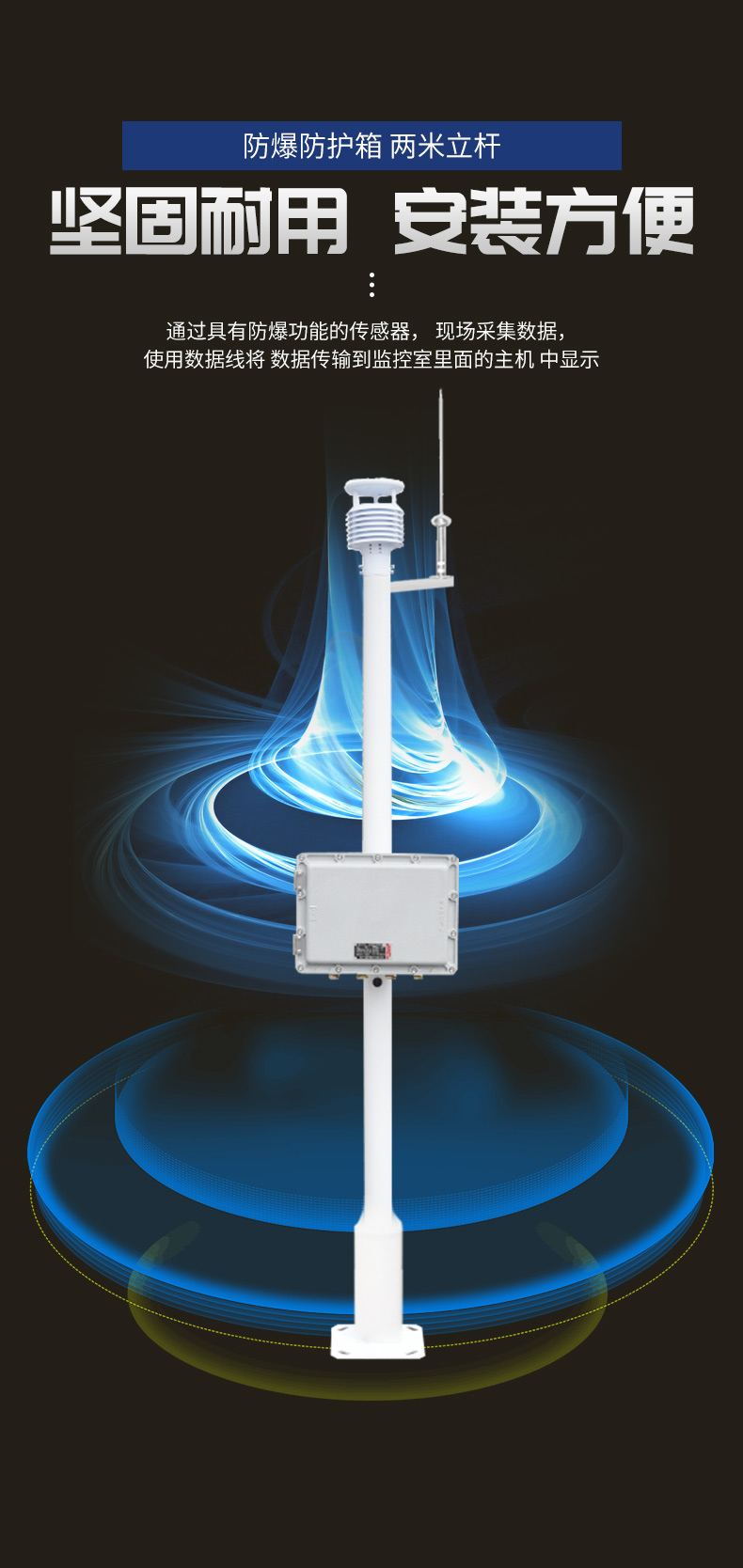

　　1、一体化结构设计，安装拆卸简单;

　　2、传感器外壳ASA材质，耐腐蚀，抗氧化;

　　3、支持定制，可根据用户需求灵活配置监测要素;

　　4、PC、液晶屏幕两种显示方式，有线传输

　　5、五防设计：防水、防爆、防尘、防震、防腐;

　　6、标准modbus协议，支持多种后台协议对接，为客户提供方便;

　　8、低功耗设计，AC220V供电;

　　五、产品结构图

　　六、产品尺寸图

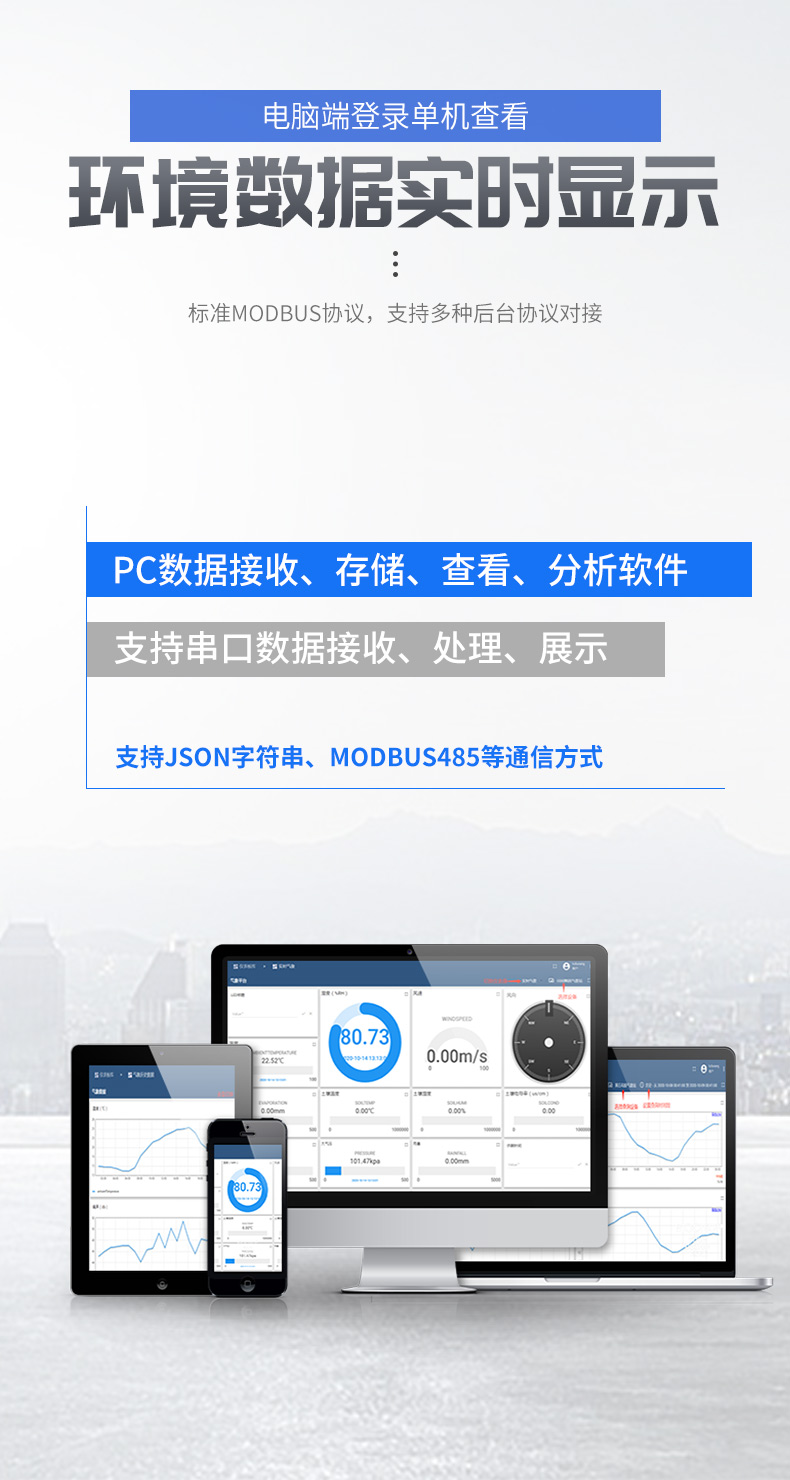

　　七、上位机软件介绍

　　1、PC单机版数据接收、存储、查看、分析软件

　　2、支持串口数据接收、处理、展示

　　3、支持json字符串、modbus485等通信方式

　　4、可自设置存储时间，modbus485采集模式下可自设置采集时间

　　5、支持自助增加、删除、修改监测参数的协议、名称、图标等

　　6、支持数据后处理功能

　　7、支持外置运行javascript脚本

　　八、设备安装

　　1、确认现场工况，由本公司设定安装方案

　　2、安装简单，无需专业人员操作，远程指导即可安装

　　3、使用方无需自配零部件，由本公司精细化配置，设备到场即装即用
