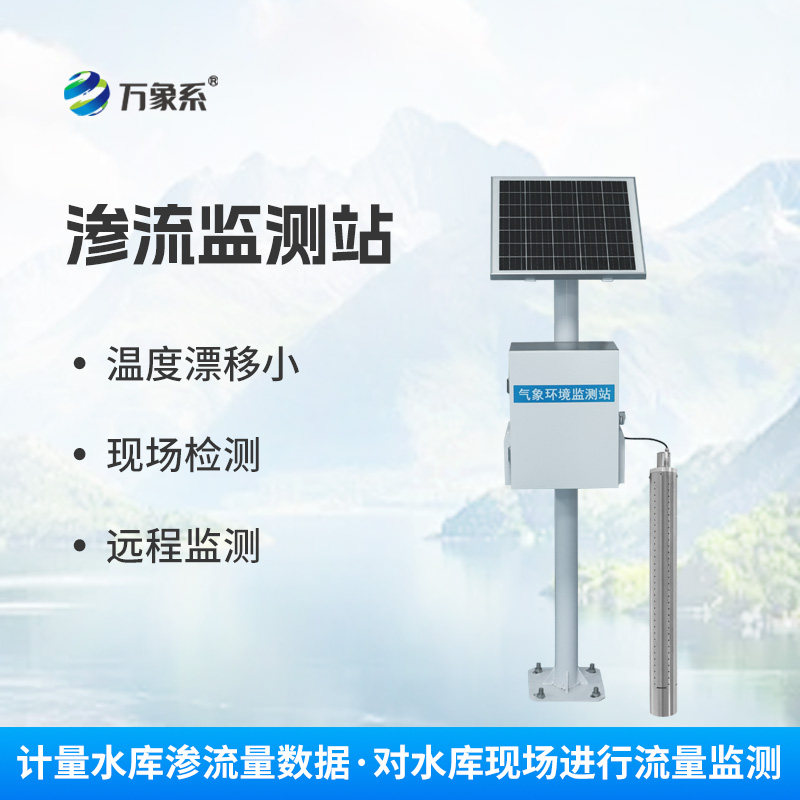

渗流监测站

渗流监测站又称地下水位渗流监测站，渗压渗流自动监测站，渗流监测站是一种用于监测地下水流动状况的设备，适用于长期自动监测河流湖泊等水体的水位，渗流监测站是监测水位及流量变化的有效监测设备。

1.渗流监测站用途

WX-SL1 系列磁致式量水堰计适用于长期测量河流、湖泊、水库、坝体等堰槽的水位，是监

测水位及流量变化的有效监测设备。量水堰计采用磁致伸缩液位计作为传感器进行测量，具

有分辨率高、稳定性好、性能可靠、响应速度快，工作寿命长等优点。

2.渗流监测站 规格及主要技术参数

规格型号

WX-SL1

测量范围 :0～500mm

灵敏度 :0.01mm

测量精度 ：≤0.1%F.S

工作电压 ：DC12V

输出信号 ：RS485/MODBUS 协议

防护等级 ：IP67

绝缘电阻 ：≥10MΩ

外壳材质 ：304 不锈钢

外形尺寸 ：Φ89×700mm

3 .渗流监测站结构及工作原理

3.1 结构

WX-SL1 系列磁致式量水堰计由防污管、上端盖、

磁致伸缩液位传感器、水平泡、观测电缆等组成。

3.2 工作原理

磁致伸缩液位传感器主要由测杆、电子仓和套

在测杆上的非接触磁浮球组成。测杆内装有磁致伸

缩线(波导丝)，测杆由不导磁的不锈钢管制成。测

量时电子仓发出起始脉冲，起始脉冲在波导丝中传

输，产生沿波导丝方向的旋转磁场，当这个磁场与

浮球中的永久磁场相遇时，产生磁致伸缩效应，使

波导丝发生扭动，这一扭动被电子拾能机构所感知

并转换成相应的电流脉冲，测量电路计算出两个脉

冲之间的时间差，即可精确地测出被测液位值。

4.渗流监测站 测量

4.1 电缆信号定义

芯线颜色

红

黑

绿

白

屏蔽

信号定义

电源+

电源-

RS485B

RS485A

地线

4.2 读数仪测量

人工测量用 RX105 型智能读数仪或 RX106 型多功能读数仪，将测量线按接线说明对应

连接量水堰计，读数仪自动识别并量水堰计内存储的仪器编号等身份信息，实时刷新显示当

前液位毫米值。

5.渗流监测站 计算方法

量水堰计输出值是水位，单位是毫米，应根据公式计算得出堰上水头，再结合堰槽流量

公式计算出流量。

5.1 堰上水头计算公式为：

h = hi－h0

式中：h — 堰上水头，单位为 mm；

hi — 量水堰当前实测值，单位为 mm；

h0 — 基准值(修正值)，单位为 mm。

5.2 直角三角堰流量计算公式为：

Q =1.4×(h/1000) 5/2

式中：Q — 流量，单位为 m 3/s；

h — 堰上水头，单位为 mm。

5.3 梯形堰流量计算公式为：

Q =1.86×(b/1000)×(h/1000) 3/2

式中：Q — 流量，单位为 m 3/s；

h — 堰上水头，单位为 mm；

b — 堰口底宽，单位为 mm。

5.4 矩形堰流量计算公式为：

Q = m×(b/1000)× 2?×(h/1000) 3/2

m = 0.402 + 0.054×(h/1000)/(p/1000)

式中：Q — 流量，单位为 m 3/s；

h — 堰上水头，单位为 mm；

b — 堰口底宽，单位为 mm；

p — 堰底至堰口高度，单位为 mm；

g — 重力加速度，一般取 9.81，单位为 m/s 2。

6.渗流监测站 仪器安装

6.1 检查

量水堰计移除包装后，请务必剪掉底部用于固定浮球的橡皮筋，并使用 RX105 型读数仪

对传感器进行测读，确保仪器完好才能安装。

6.2 安装量水堰计

量水堰计应安装在堰板的上游≥100cm 处,有条件可在堰槽的侧壁做一内凹槽，将量水

堰竖直插入凹槽中，利用水平泡调整垂直度，再用水泥砂浆固定。也可直接用 U 型抱箍固定

在堰槽侧壁。

安装时务必将量水堰计零点线置于堰口以下。
