GNSS形变监测系统

一、GNSS形变监测系统产品简介

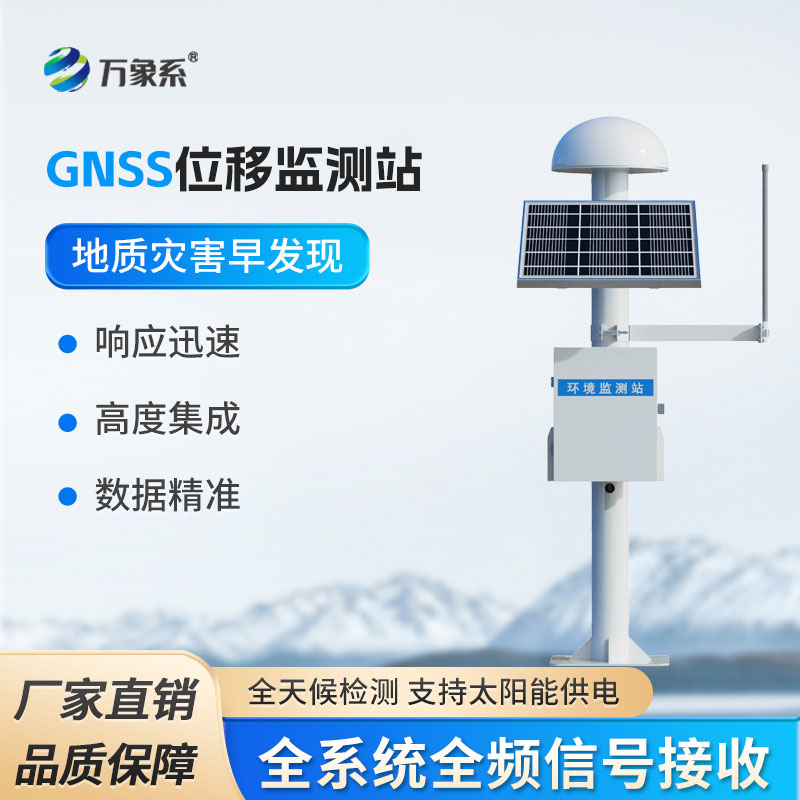

GNSS形变监测系统又称GNSS监测站，GNSS监测系统，GNSS形变监测系统是一款可用于监测大坝安全、桥梁检测、山体滑坡等多种地质灾害现场使用的位移监测站设备，产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、GNSS形变监测系统产品参数

传感器参数：

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度(差分模式)：水平±(2.5mm+1ppm)，垂直±(5mm+1ppm)

4.☆天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.☆通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH(无凝露)

监测站参数：

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.☆支持独立工作模式下(不依赖云平台)位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.☆支持测站TCP、HTTP、UDP直传客户平台

采集器参数：

14.☆支持现场RS485输出ASCII数据格式

15.☆支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数：

17.☆支持平台转发支持TCP，HTTP

18.☆云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、GNSS形变监测系统产品安装

安装要求：

1：无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2：基准站与测量站之间的间距(基线距离)推荐小于500米，最大不超过2KM，并且尽量选

择同海拔安装，距离过大会导致经度下降。

3：基准站与测量站之间尽量可视，如无法完全可视也要避免存在高墙、建筑物等遮挡。

4：应保证测量天线在20米内是最高点。

5：安装底座应牢固，避免因风导致的精度下降。

6：数传天线、lora天线高度不能高于测量天线，应尽量远离测量天线。为保证后续测量精

度，具体安装事宜也可以联系公司售后视频指导。
