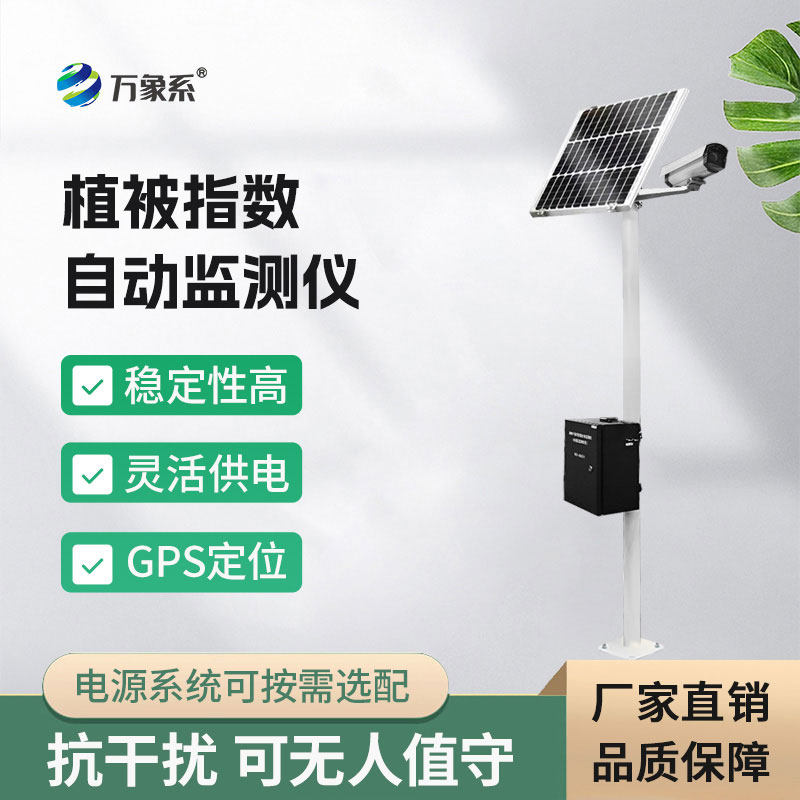

一、植被指数自动监测仪产品简介
植被指数自动监测仪又称灌木草丛植被指数自动监测系统，植被指数自动监测系统，植被指数自动监测仪是一款可用于林间，森林，草地等场所使用植物生长状态在线监测系统，该仪器可监测植被指数，具有功耗低，适应能力强的特点，可适应各种恶劣的野外环境，可无人值守。
植物叶片温度、直径的生长以及归一化植被指数是反映植物生长状态非常重要的指示参数。通常可以通过测量植物叶片的温度来计算植物的缺水情况、植物蒸腾作用和呼吸作用的强弱，甚至可以用来推测植物的染病情况。归一化植被指数和植物的直径生长则可直接或间接地反映植物长势和营养信息。
植物生长状态在线监测系统采用低功耗、高精度的测量设备，可使用太阳能板为设备供电，以达到野外自动在线测量功能。
植物生长状态在线监测系统也可以将生长和气象因素同步观测，这样不但可以准确认定影响生长的关键因素，而且也给数据处理带来极大方便。
二、植被指数自动监测仪产品特点
1、电源系统:风光互补供电系统、交流220V、直流5V、12V、太阳能等,根据用户需要选配。
2、可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守。
3、完善的防雷击、抗干扰等保护措施。
4、硬件和软件均采用模块组合式开放性设计，可灵活组合使用。
5、监测要素可按实际需求选配。模块化设计极大的方便了后期设备的调试和升级。
6、通讯方式可根据传输距离来按需要选配，为方案提供高性价比。
7、环境WEB发布系统可以让用户在局域网和互联网上随时使用浏览环境站现场环境数据。
8、客户端浏览：可以通过软件客户端，实现局域网、互联网上查询、统计环境站现场环境数据。
三、植被指数自动监测仪产品参数
1、土壤温度水分电导率传感器:土壤水分参数：量程0-100%，分辨率0.1%，精度0-50%内±2%，(棕壤，30%,25"C)，50-100%内±3%，(棕壤，60%,25C )；土壤温度参数：量程-40~80℃,分辨率0.1℃,精度±0.5℃；导率参数：量程 0-20000us/cm,分辨率 10us/cm；
2、太阳能板:120W太阳能板+12V，60AH蓄电池;
3、立杆: ≥2.5M，白色烤漆;
4、针对灌木及草地实现实时图像采集，支持定点、定频多种采集策略远程设置；
5、内置自动分析算法，实现灌木、草丛图像预处理、植被分类识别、植被长势分析等；
6、内存容量：16Mb,100000以上的数据点；
7、通讯方式：支持GPRS通讯，支持RS232数据输出，支持Lora无线通讯；
8、内置GPS定位功能，能报送地理位置信息。
9、运输安装费及三年物联网费用。
四、植被指数监测设备标准作业指导书
一、 工具准备：一字螺丝刀、斜口钳、剥线钳、6mm内六角、7mm扳手14mm扳手、17mm扳手
二、 设备配件清单：控制箱、2.5m灯杆、避雷针、电池板支架、60W电池板*2、60AH蓄电池、枪机摄像头、枪机支架、连接件
三、 分步骤作业：
1. 电池板支架组装标准及步骤：
1） 配件：60W电池板*2、60AH蓄电池、M6*20螺杆螺母各4个、平垫弹垫各4个
2） 固定电池板，注意使用平垫、弹垫，并固定牢靠
3） 电池板接线，注意红线为正极、黑（蓝）线为负极，两块电池板并联接到延长上
4） 电池板支架组装完成
四、设备整体组装标准及步骤：
1）部件准备：电池板支架、避雷针、控制箱、控制箱连接架、灯杆、摄像头、摄像头支架、连接件
2）安装固定枪机摄像头，将枪机与枪机支架（白色）固定，枪机线穿入枪机支架内，连接一根网线（7m蓝色网线）及电源线（DC插头线），然后与枪机连接件（黑色）固定，接头留在枪机支架内（接头用防水胶布缠住），最后将网线、电源线从灯杆顶部30cm穿线孔处穿入灯杆，从控制箱的出线孔（离灯杆底座1.2m）穿出灯杆，将连接件与灯杆固定完成
3）安装固定电池板并穿线，将电池板线从灯杆顶端进线孔穿进灯杆，从控制箱出线孔（离灯杆底座1.2m）穿出，然后将电池板支架套入灯杆内，固定三个螺丝并拧紧，注意电池板朝向南（以控制箱方向为基准）
4）安装固定避雷针，避雷针安装固定于灯杆北侧，指针朝上，注意不要装反，装好后固定拧紧螺丝
5）安装固定控制箱，先将控制箱连接件（两个）固定于灯杆上，调整相应位置（下方的连接件固定于灯杆控制箱穿线孔上方1cm处）松开悬挂控制箱的四个螺丝，将控制箱挂于连接件上，调整位置，然后将所有固定螺丝拧紧
6）控制箱接线，电池板线接到控制器电池板端，电池线接到控制器电池端，注意正负极不要接反；各传感器按照线号或标签接到相应位置
7）设备安装完成（注：电池线从灯杆底部穿入控制箱；土壤传感器线从灯杆底部穿线孔穿入控制箱，传感器插入地下10cm处）
